La modalidad de sondeos eléctricos Schlumberger. Es una modificación del método de Wenner, ya que también emplea 4 electrodos, pero en este caso la separación entre los electrodos centrales o de potencial (a) se mantiene constante, y las mediciones se realizan variando la distancia de los electrodos exteriores a partir de los electrodos interiores, a distancia múltiplos (na) de la separación base de los electrodos internos (a).

La configuración, así como la expresión de la resistividad correspondiente a este método de medición se muestra en la figura.

El método de Schlumberger es de gran utilidad cuando se requieren conocer las resistividades de capas más profundas, Esta configuración consiste de cuatro electrodos alineados entre sí, dos de los cuales (exteriores A y B) son para introducir la corriente eléctrica al terreno y los otros dos (interiores M y N) para medir la diferencia de potencial resultante, de tal forma que la distancia entre los electrodos AM, MN y NB deben ser iguales a una distancia a.

La modalidad de sondeos eléctricos Wenner. Introducidos en 1915, por el Dr. Frank Wenner del U.S. Bureau of Standards desarrolló la teoría de este método de prueba, y la ecuación que lleva su nombre.

Con objeto de medir la resistividad del suelo se hace necesario insertar los 4 electrodos en el suelo. Los cuatro electrodos se colocan en línea recta y a una misma profundidad de penetración, las mediciones de resistividad dependerán de la distancia entre electrodos y de la resistividad del terreno, y por el contrario no dependen en forma apreciable del tamaño y del material de los electrodos, aunque sí dependen de la clase de contacto que se haga con la tierra.

El principio básico de este método es la inyección de una corriente directa o de baja frecuencia a través de la tierra entre dos electrodos C1 y C2 mientras que el potencial que aparece se mide entre dos electrodos P1 y P2. Estos electrodos están enterrados en línea recta y a igual separación entre ellos. La razón V/I es conocida como la resistencia aparente. La resistividad aparente del terreno es una función de esta resistencia y de la geometría del electrodo.

En la figura se observa esquemáticamente la disposición de los electrodos, en donde la corriente se inyecta a través de los electrodos exteriores y el potencial se mide a través de los electrodos interiores.

El método Tomografía de resistividad Eléctrica, se realiza mediante el arreglo de calicatas eléctricas Schlumberger o el arreglo dipolo – dipolo. Los cual son ampliamente recomendados para determinar la distribución de las resistividades asociándolo a estructuras del subsuelo; como fallas geológicas, fracturas diques y cavidades. Con el arreglo de calicatas eléctricas se emplean cuatro electrodos colineales, dos de los cuales sirven para introducir corriente eléctrica al terreno (A y B) y para medir la diferencia de potencial se utiliza el dipolo (M y N). Mediante el arreglo dipolo – dipolo se emplean también cuatro electrodos, dos sirven para introducir corriente (C1 y C2) y dos para medir la diferencia de potencial (P1 y P2).

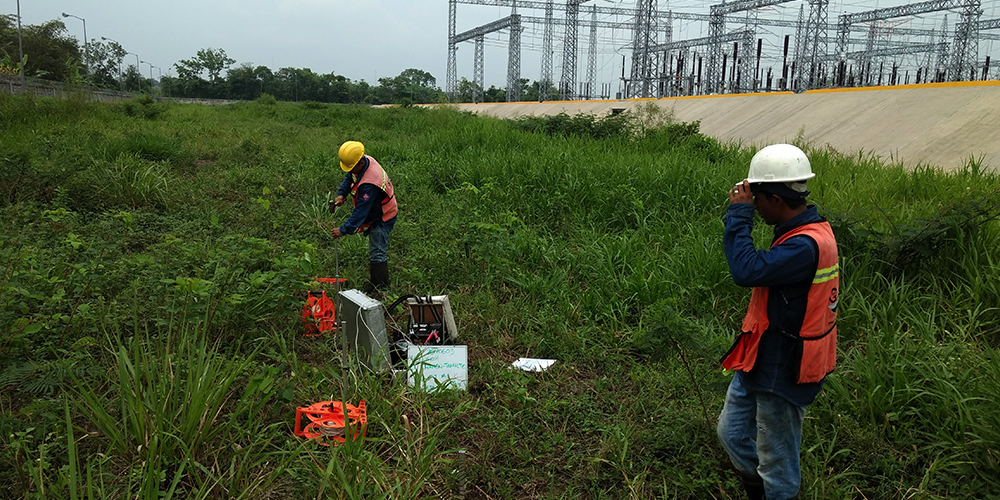

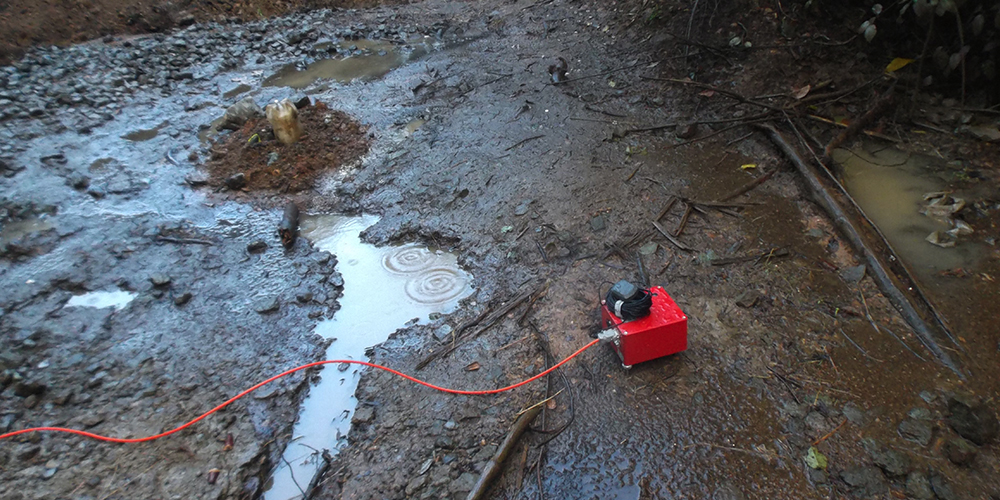

Equipo resistivímetro GF instrumets modelo Ares automated resistivity imaging por su siglas en ingles. De manufactura checoslovaco. Medidor de resistividad del terreno, completamente digital, proporciona la lectura de resistividad. Su variabilidad, fácil operación en campo (sin PC), alimentación de una batería estándar de 12 V o de un generador, un amplio soporte de matrices de electrodos estándar y especiales y compatibilidad con software de interpretación generalizado lo convierte en una herramienta eficiente.

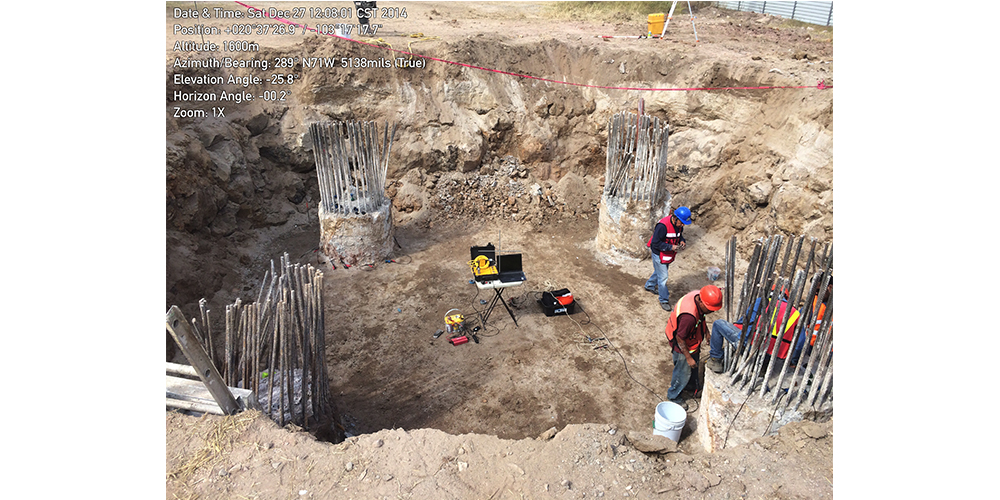

- En la industria de la construcción es ampliamente empleado en la prospección para localizar los estratos resistivos para el hincado de cimentaciones.

- Es herramienta para determinar estratos de posibles derrumbes o en estabilidad de taludes.

-Es una pieza fundamental en la prospección de cavidades o fracturas, que pudieran poner en riesgo las obras civiles.

- Dentro de los estudios de tierras físicas, es una parte fundamental, el empleo de Sondeos Eléctricos, para las configuraciones de puestas en tierra, por medio de la localización de estratos conductivos.

- Se emplea para determinar los estratos saturados de líquidos para su explotación, en los estudios geohidrológicos.

- Se emplea en la industria del saneamiento de focos contaminantes. Ya que ayuda en la localización de los cuerpos contaminante, formados por fluidos de lixiviados. Presentes en gasolineras o basureros.

La exploración mediante georadar se basan en el estudio de la propagación de ondas electromagnéticas en el subsuelo en un dominio de frecuencias que varían entre unas decenas de Mhz hasta algunos Ghz. Son ondas emitidas como impulsos temporales de muy corta duración, desde una antena emisora (Tx) que se desplaza por la superficie del terreno. Cuando estas ondas se encuentran con un contraste dieléctrico, se reflejan hacia la superficie (Leyde Snell - Descartes) donde sus características son medidas por una antena receptora (Rx). La propagación de las ondas a través del terreno está regida por las ecuaciones de Maxwell y dependen en gran medida de las características del medio en el que se propagan, así como de las propiedades dieléctricas y espaciales de las heterogeneidades que "van encontrando" las ondas.

La técnica del TEM, consistió en utilizar una espira o bobina que está formada de un cuadro mediante cable del # 10 con dimensiones de 100 x 100 m (área de la bobina 10,000 m2), con el arreglo denominado "Loop coincidente", con una resistencia de 4 Ohms en el circuito, para lo cual se utilizó un cable especial. Con estas características del arreglo se logró una intensidad de corriente del orden de los 6 amperes, esto para cumplir con los 400 m de investigación propuestos.
